Gelbsandförderung: Arten & pneumatische Förderung

Die Bedeutung der Gelbsandförderung in der modernen Industrie

Gelbsand, ein weit verbreiteter Quarzsand mit charakteristischer gelblicher Färbung durch Eisenoxidanteile, findet in zahlreichen industriellen Prozessen Anwendung – von der Gießereitechnik über die Bauchemie bis hin zur Wasseraufbereitung. Die effiziente und zuverlässige Förderung dieses Schüttguts stellt jedoch hohe Anforderungen an die eingesetzte Technik. Anders als bei vielen anderen Schüttgütern besitzt Gelbsand eine spezifische Korngrößenverteilung (oft zwischen 0,1 und 2 mm), eine vergleichsweise hohe Dichte (rund 1,5 bis 1,8 t/m³ Schüttgewicht) sowie abrasive Eigenschaften, die sowohl mechanische als auch pneumatische Fördersysteme vor besondere Herausforderungen stellen. Im Jahr 2026 zeichnet sich in der Industrie ein klarer Trend zur Automatisierung und Staubminderung ab – Themen, die insbesondere bei der Handhabung von feinen Sandpartikeln eine zentrale Rolle spielen. Die Wahl der richtigen Fördertechnik beeinflusst nicht nur die Produktionskosten, sondern auch die Arbeitssicherheit, die Anlagenverfügbarkeit und die Einhaltung strenger Umweltauflagen. Vor diesem Hintergrund gewinnen pneumatische Fördersysteme für Gelbsand zunehmend an Bedeutung. Sie ermöglichen einen geschlossenen Materialtransport ohne Staubemissionen, lassen sich flexibel in bestehende Anlagen integrieren und bieten eine hohe Automatisierbarkeit. Dennoch ist die Auswahl des optimalen Systems keinesfalls trivial. Unterschiedliche Sandqualitäten, wechselnde Förderdistanzen und spezifische Anforderungen an die Materialschematik erfordern eine sorgfältige Analyse. Die nachfolgenden Abschnitte beleuchten die wesentlichen Arten der Gelbsandförderung, gehen detailliert auf die pneumatische Variante ein und zeigen auf, worauf Industriebetriebe bei der Planung und Umsetzung achten sollten – mit einem Fokus auf praxiserprobte Lösungen und aktuelle Marktentwicklungen.

Mechanische Förderarten für Gelbsand – eine Übersicht

Bevor wir uns der pneumatischen Förderung widmen, lohnt ein Blick auf die etablierten mechanischen Verfahren. Zu den gängigsten mechanischen Förderern für Gelbsand zählen Gurtbandförderer, Becherwerke, Schneckenförderer sowie Schwingförderrinnen. Gurtbandförderer eignen sich besonders für horizontale Strecken mit großer Förderlänge und hohen Durchsatzmengen. Sie arbeiten energieeffizient, benötigen jedoch regelmäßige Wartung der Laufrollen und des Bandes, insbesondere bei abrasivem Sand. Becherwerke kommen vor allem bei vertikalen Förderwegen zum Einsatz – sie heben Gelbsand über mehrere Meter Höhe, wobei die Becher aus verschleißfestem Material gefertigt sein müssen. Schneckenförderer hingegen sind kompakt und eignen sich für kurze, geschlossene Strecken; ihr größter Nachteil ist der hohe Verschleiß an Schnecke und Trog sowie die begrenzte Korngröße. Schwingförderrinnen nutzen mechanische Schwingungen, um das Schüttgut zu transportieren – sie sind wartungsarm, aber laut und nicht für alle Korngrößen geeignet. Ein grundlegendes Problem vieler mechanischer Systeme ist die Staubentwicklung an Übergabestellen und offenen Strecken. Zudem steigen die Investitions- und Betriebskosten bei komplexen Streckenführungen mit Kurven oder Steigungen über 30 Grad erheblich. Aus diesen Gründen setzen immer mehr Betriebe auf pneumatische Lösungen, auch wenn diese in der Anschaffung zunächst teurer erscheinen mögen. Die Wirtschaftlichkeitsrechnung muss jedoch stets die Gesamtkosten über die Lebensdauer der Anlage berücksichtigen – inklusive Wartung, Energieverbrauch und Produktionsausfällen.

Pneumatische Förderung von Gelbsand – Grundprinzip und Systemvarianten

Bei der pneumatischen Förderung wird Gelbsand in einem geschlossenen Rohrleitungssystem mittels eines Luftstroms transportiert. Das Grundprinzip beruht auf der Impulsübertragung von der Strömungsluft auf die Sandpartikel. Man unterscheidet drei Hauptvarianten: Druckförderung, Saugförderung und kombinierte Druck-Saug-Förderung. Bei der Druckförderung wird der Sand in einen Förderstrom eingeblasen, der durch einen Kompressor erzeugt wird. Der Druck liegt typischerweise zwischen 0,5 und 2,5 bar, die Luftgeschwindigkeit zwischen 12 und 25 m/s, abhängig von Korngröße und Feuchte. Diese Variante eignet sich besonders für mittlere bis lange Förderstrecken (50–500 m) und hohe Durchsätze (bis zu 50 t/h). Die Saugförderung arbeitet mit Unterdruck (0,2–0,8 bar), wodurch der Sand angesaugt wird. Sie ist ideal für die Entladung von Behältern, Silos oder Fahrzeugen und für kurze bis mittlere Distanzen. Ihr Vorteil: geringere Staubentwicklung und einfachere Abdichtung an der Aufgabestelle. Die kombinierte Druck-Saug-Förderung vereint beide Prinzipien: Der Sand wird zunächst gesaugt und dann in eine Druckleitung übergeben, sodass flexible Streckenführungen mit Steigungen und horizontalen Abschnitten realisiert werden können. Unabhängig von der Variante muss die Anlage so ausgelegt sein, dass Ablagerungen im Rohr vermieden werden. Dies erfordert eine konstante Luftgeschwindigkeit oberhalb der Sinkgeschwindigkeit der Partikel. Für Gelbsand mit einer Korngröße von 0,5 mm liegt die Sinkgeschwindigkeit bei etwa 3 m/s; die Fördergeschwindigkeit sollte mindestens das Dreifache betragen, also rund 9–12 m/s, um eine stabile Strähnenförderung zu gewährleisten.

Technische Auslegungsparameter für die pneumatische Gelbsandförderung

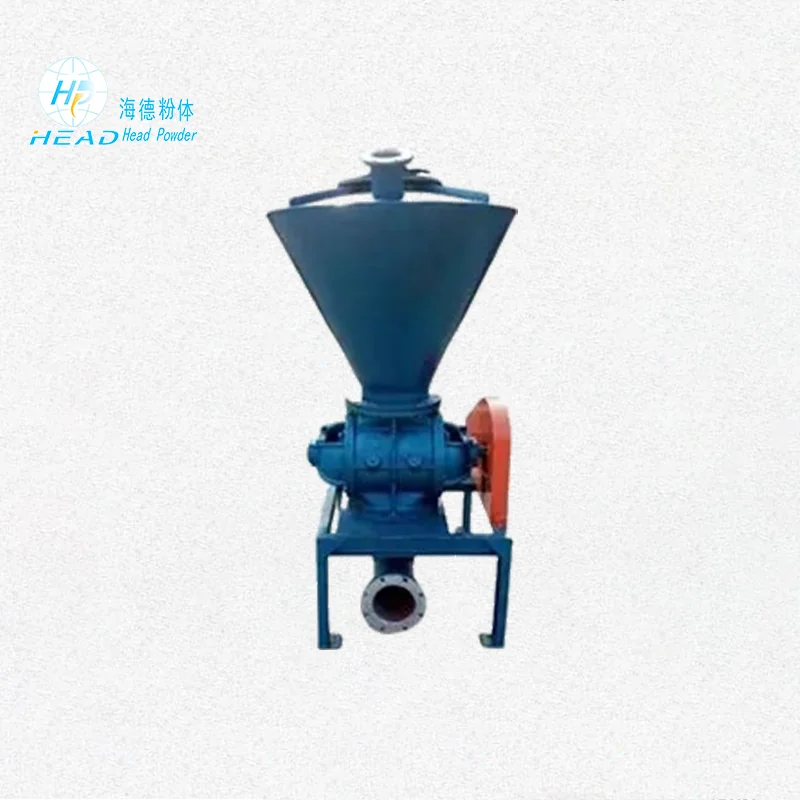

Die erfolgreiche Planung einer pneumatischen Förderanlage für Gelbsand hängt von mehreren Parametern ab, die sorgfältig aufeinander abgestimmt sein müssen. Zu den wichtigsten zählen die Schüttguteigenschaften (Korngrößenverteilung, Feuchte, Abrasivität, Schüttdichte), die Förderleistung (t/h), die Rohrgeometrie (Länge, Anzahl der Bögen, Durchmesser) und die verfügbare Druckdifferenz. Ein häufiger Fehler in der Praxis ist die zu knappe Dimensionierung der Luftmenge. Liegt die Luftgeschwindigkeit unter dem kritischen Wert, kommt es zu blockierenden Sandpfropfen, die den Transport zum Erliegen bringen. Die Folge: Produktionsstillstand und aufwändige Reinigung. Empfehlenswert ist eine Geschwindigkeitsreserve von 15–20 % über dem theoretischen Mindestwert. Ein weiterer wichtiger Faktor ist der Verschleiß in den Rohrbögen. Aufgrund der hohen Partikelgeschwindigkeit und der Härte des Quarzsands nutzen sich Bögen mit kleinem Radius (R < 5 x Rohrdurchmesser) besonders schnell ab. Einsatz von verschleißfesten Materialien wie Keramikauskleidungen oder Sonderguss erhöht die Standzeit deutlich. Auch die Wahl des Aufgabesystems (z. B. Zellenradschleuse, Schnecke, Injektor) beeinflusst die Effizienz. Bei feuchterem Sand (Feuchte über 2 %) steigt die Haftneigung, wodurch größere Luftmengen oder eine leichte Vortrocknung notwendig werden können. In der Praxis hat sich bewährt, vor der Auslegung eine repräsentative Sandprobe im Technikum zu testen. Nur so lassen sich die realen Förderparameter wie Druckverlust, Geschwindigkeit und Abriebverhalten zuverlässig ermitteln. Moderne Simulationstools erlauben heute eine vergleichsweise genaue Vorhersage, ersetzen aber den Praxistest nicht vollständig.

Vorteile der pneumatischen Förderung gegenüber mechanischen Systemen

Die pneumatische Förderung von Gelbsand bietet eine Reihe von Vorteilen, die in der Entscheidungsphase oft den Ausschlag geben. Erstens: Die geschlossene Bauweise verhindert Staubaustritt vollständig – ein entscheidender Punkt für die Einhaltung von Arbeitsschutz- und Emissionsgrenzwerten. Zweitens: Rohrleitungen lassen sich flexibel verlegen, auch um Hindernisse herum, ohne aufwändige Umlenkstationen. Drittens: Die Automatisierbarkeit ist hoch; mit einfachen Sensoren und Steuerungen lassen sich Förderraten exakt regulieren und Überwachungsfunktionen integrieren. Viertens: Da es keine bewegten Teile im Materialstrom gibt (abgesehen von der Aufgabevorrichtung), ist der Verschleiß auf die Rohrleitung und Bögen konzentriert, was die Wartung vereinfacht. Fünftens: Pneumatische Systeme sind platzsparend, da sie keine breiten Förderbänder oder großen Antriebe benötigen. Allerdings sind auch Nachteile zu bedenken: Der spezifische Energieverbrauch ist höher als bei mechanischen Bandförderern (etwa 2–5 kWh pro Tonne bei pneumatischer Förderung gegenüber 0,3–1 kWh/t bei Bandförderung). Zudem erzeugen Kompressoren Lärm, der durch Einhausungen gedämmt werden muss. In der Praxis überwiegen die Vorteile jedoch dann, wenn Hygieneanforderungen, Platzmangel oder komplexe Streckenführungen eine Rolle spielen. Unternehmen, die Gelbsand in großer Menge über weite Strecken transportieren, setzen häufig auf eine Kombination aus beiden Prinzipien: Bandförderer für die Horizontalstrecken und pneumatische Systeme für die vertikale oder verteilte Förderung an mehreren Abwurfstellen.

Auswahlkriterien und Wirtschaftlichkeit für Industriebetriebe

Bei der Entscheidung für ein Fördersystem sollten Unternehmen nicht nur die Anschaffungskosten betrachten, sondern eine ganzheitliche Betrachtung über die Lebensdauer der Anlage durchführen. Für Gelbsand bedeutet dies: Investitionen in verschleißarme Komponenten (Keramikrohre, gehärtete Bögen) amortisieren sich oft innerhalb von zwei Jahren durch geringere Stillstände. Auch die Wahl des richtigen Druckniveaus beeinflusst die Betriebskosten – überdimensionierte Kompressoren verbrauchen unnötig Energie. Ein weiteres Kriterium ist die Verfügbarkeit von Ersatzteilen und Service. Firmen mit eigener Pulvertechnik-Expertise, wie die Haide Pulvertechnik, bieten hier maßgeschneiderte Lösungen, die auf die spezifischen Eigenschaften des jeweiligen Sands abgestimmt sind. Die Beratungshotline: 156-6277-7102 steht für eine erste technische Einschätzung zur Verfügung. Ein Praxisbeispiel aus dem Jahr 2025 zeigt: Ein mittelständischer Gießereibetrieb ersetzte eine veraltete mechanische Förderstrecke (Becherwerk mit mehreren Übergabestationen) durch eine pneumatische Druckförderanlage. Die Anschaffungskosten lagen 40 % über denen einer gleichwertigen mechanischen Lösung, doch die Betriebskosten sanken durch geringeren Wartungsaufwand um 30 % pro Jahr. Zudem konnten die Produktionsausfälle von durchschnittlich 12 Stunden pro Monat auf unter 2 Stunden reduziert werden. Die Amortisationszeit betrug knapp 14 Monate. Solche Zahlen verdeutlichen, dass eine reine Fokussierung auf den Anschaffungspreis in die Irre führt. Entscheidend ist vielmehr die Gesamteffizienz über die Nutzungsdauer.

Praxisbeispiel: Pneumatische Gelbsandförderung in der Aufbereitungstechnik

Ein konkretes Anwendungsfeld für die pneumatische Gelbsandförderung ist die Aufbereitung von Formsand in Gießereien. Hier muss der Sand nach dem Gussprozess von Verunreinigungen befreit, gekühlt und erneut zu den Formmaschinen transportiert werden. Dabei stellt die Temperatur des rückgeführten Sandes (oft über 80 °C) eine besondere Anforderung an die Materialien der Förderleitung. Gummiverkleidungen sind hier ungeeignet; stattdessen kommen Stahlrohre mit Innenbeschichtung oder hitzebeständige Edelstähle zum Einsatz. Ein weiteres Beispiel ist die Sandstrahlindustrie: Gelbsand wird als Strahlmittel genutzt und muss nach der Reinigung in einem geschlossenen Kreislauf zurückgeführt werden. Die pneumatische Förderung ermöglicht hier eine rückstandsfreie Rückführung ohne Staubaustritt. In beiden Fällen spielt die genaue Einstellung der Förderparameter eine zentrale Rolle: Eine zu hohe Geschwindigkeit führt zu übermäßigem Kornbruch (Partikelzerkleinerung), eine zu niedrige zu Ablagerungen. Haide Pulvertechnik hat für solche Anwendungen standardisierte Module entwickelt, die individuell angepasst werden können – von der Aufgabestation mit Vibrationstrichter bis zur Filterabscheidung am Zielbehälter. Die langjährige Erfahrung im Umgang mit abrasiven Schüttgütern stellt sicher, dass die Anlagen auch unter Dauerbelastung zuverlässig arbeiten.

Zukunftstrends 2026: Automatisierung, Sensorik und Nachhaltigkeit

Der Blick auf die Marktentwicklung des Jahres 2026 zeigt drei zentrale Trends, die die Gelbsandförderung nachhaltig beeinflussen. Erstens: Die Integration von Industrie-4.0-Konzepten in pneumatische Förderanlagen. Moderne Systeme sind mit Drucksensoren, Durchflusssensoren und Verschleißmonitoren ausgestattet, die Echtzeitdaten an eine zentrale Steuerung übermitteln. Dadurch lassen sich Wartungsintervalle optimieren, Förderparameter dynamisch anpassen und Engpässe frühzeitig erkennen. Zweitens: Energieeffizienz gewinnt weiter an Bedeutung. Neue Kompressorgenerationen mit Frequenzumrichter senken den Stromverbrauch um bis zu 20 % im Teillastbetrieb. Auch die Nutzung von Abwärme aus der Drucklufterzeugung für Trocknungsprozesse des Sands trägt zur Nachhaltigkeit bei. Drittens: Strengere Umweltauflagen zwingen Betriebe zu noch dichteren Systemen. Pneumatische Förderung erfüllt diese Anforderungen von Natur aus, da sie emissionsfrei arbeitet – vorausgesetzt, die Filtertechnik ist auf dem neuesten Stand. Hersteller wie die Haide Pulvertechnik investieren gezielt in die Weiterentwicklung von Filterelementen mit längerer Standzeit und geringerem Differenzdruck. Unternehmen, die heute in moderne pneumatische Fördertechnik investieren, positionieren sich somit nicht nur wirtschaftlich, sondern auch regulatorisch für die kommenden Jahre.

Fazit: Die richtige Fördertechnik als strategische Entscheidung

Die Förderung von Gelbsand ist kein Nebenaspekt der Produktion, sondern ein Prozessschritt, der maßgeblich über Effizienz, Betriebskosten und Arbeitsbedingungen entscheidet. Sowohl mechanische als auch pneumatische Systeme haben ihre Berechtigung – die optimale Lösung hängt von den spezifischen Randbedingungen wie Förderstrecke, Durchsatz, Sandfeuchte, Platzverhältnissen und Umweltauflagen ab. Die pneumatische Förderung punktet insbesondere dort, wo Flexibilität, Staubfreiheit und Automatisierbarkeit gefragt sind. Die Auslegung erfordert jedoch Fachwissen, das über einfache Faustformeln hinausgeht. Fehler bei der Dimensionierung schlagen schnell auf die Betriebssicherheit durch. Eine enge Zusammenarbeit mit einem erfahrenen Anbieter, der die Anlage vor Ort analysiert und testet, ist daher der sicherste Weg zum Erfolg. Die vorgestellten Praxisbeispiele zeigen, dass sich die höhere Anfangsinvestition in eine maßgeschneiderte pneumatische Förderung innerhalb weniger Jahre amortisieren kann – durch weniger Ausfälle, geringeren Wartungsaufwand und eine bessere Produktqualität. Angesichts der steigenden Anforderungen an Effizienz und Nachhaltigkeit wird die Bedeutung der pneumatischen Förderung für Gelbsand auch in den kommenden Jahren zunehmen. Industriebetriebe tun gut daran, dieses Thema strategisch anzugehen und sich frühzeitig über die verfügbaren Technologien zu informieren. Die Beratungshotline: 156-6277-7102 steht für eine erste, unverbindliche Einschätzung zur Verfügung – oder für ein detailliertes Fachgespräch, das speziell auf Ihre Sandqualität und Ihre Produktionsziele zugeschnitten ist. Investieren Sie in eine Fördertechnik, die nicht nur heute funktioniert, sondern auch für die Herausforderungen von morgen gerüstet ist.
